La piattaforma di saldatura a portiere MH150 è un sistema di sollevamento di livello industriale progettato per la saldatura a cucitura longitudinale (LS) ad alta precisione su pezzi cilindrici extra-grandi come torri eoliche,recipienti a pressioneCon un tratto di sollevamento massimo di 7500 mm e una lunghezza della piattaforma di 15 m × 9,8 m, offre prestazioni robuste, elevata capacità di carico e sistemi di sicurezza dell'operatore affidabili.

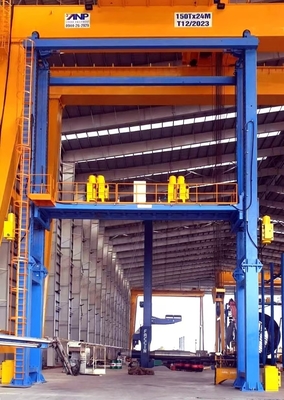

Visualizzazione del sistema

• Struttura:
  Il sistema è composto da due colonne verticali (parte superiore e inferiore), una piattaforma di sollevamento, un meccanismo di sollevamento, moduli di scivolo motorizzati a doppio asse, scale di sicurezza e un sistema di controllo elettrico completo.

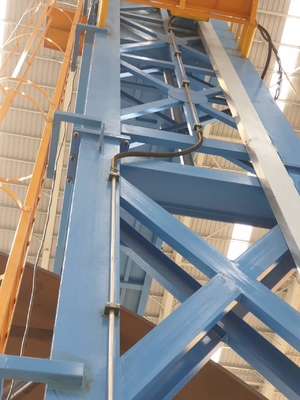

• Colonne:
  La sezione superiore comprende binari verticali per un preciso movimento su/sulla piattaforma.

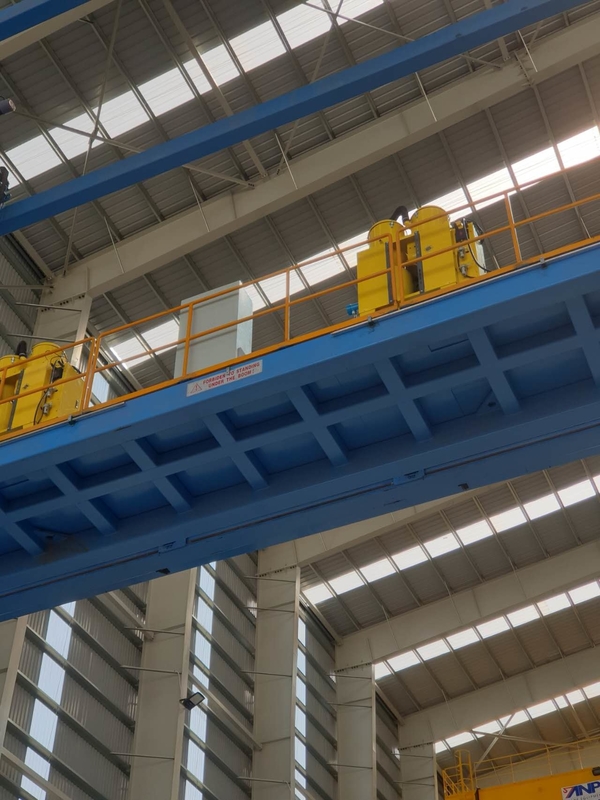

• Piattaforma di sollevamento:
  Realizzata in telaio saldato per profilo e piastra con pavimento antiscivolo e ringhiere a tre lati, la piattaforma integra:

  • Guida con sei serie di ruote di guida regolabili eccentricamente.

  • Sistema di arresto delle cadute che blocca meccanicamente il carrello in caso di guasto della catena.

  • Due dispositivi motorizzati (300×300 mm) per l'installazione di torce di saldatura, con guida lineare a staffa e a pignone.

• Meccanismo di sollevamento:
  Utilizza doppi motori a freno alternativo da 3 kW con sistema di azionamento a catena e a ruote dentate, dotati di contrappesi per un sollevamento regolare e stabile.

Specifiche tecniche

Caratteristiche chiave

• Motori di sollevamento doppio con contrappeso per un movimento verticale liscio

• Struttura saldata per lavori pesanti, adatta a tubi di grandi dimensioni fino a 15 m di diametro

• Sette di ruote di guida regolabili per una guida verticale precisa

• Meccanismo integrato di sicurezza antincaduta

• Meccanismi scorrevoli a doppio asse per posizionamento flessibile della torcia di saldatura

• Disegnati per essere impiegati continuamente (24/7) in ambienti costieri ad alta umidità
