VFD TWB40 Posizionatore di saldatura per tubi con 3 mandrini e doppi rulli di supporto

Soluzione di posizionamento ad uso pesante per la saldatura circonferenziale dei tubi

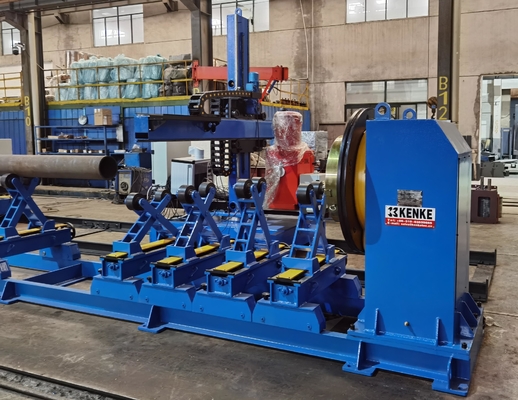

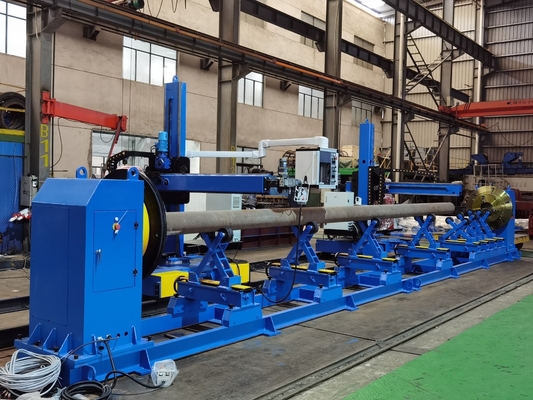

Il TWB40 è un posizionatore di saldatura per tubi ad alte prestazioni progettato per ruotare e fissare con precisione i componenti cilindrici per le operazioni di saldatura a circonferenza.Integra una potente testa, doppi rulli di supporto regolabili, e un mandrino a 3 mascelle autocentrante per una manipolazione flessibile e sicura dei tubi.Questo posizionatore è particolarmente adatto per applicazioni di saldatura ad alta amperaggio TIG/MIG/MAG su vasi a pressione, condotte e lunghi componenti tubolari.

Struttura e caratteristiche

• Fabbricazione in cui il prodotto è utilizzato:
  L'azionamento rotativo principale è costituito da un motore CA + riduttore di vermi.garantire un'elevata efficienza di trasmissione e una rotazione stabile.

• Sistema a doppio rullo di supporto:
  Sono inclusi due rulli di supporto regolabili, con ruote in acciaio su travi elevate manualmente.L'intervallo e l'altezza dei rulli possono essere regolati per adattarsi ai diametri dei recipienti fino a 720 mm (o 1150 mm con adattatori di ugello)Un sistema manuale a vite + bogie consente un posizionamento lineare dei rulli.

• Cornice di base per veicoli pesanti:
  La base è saldata con acciaio profilato e piastre spesse, con interfacce meccanizzate che garantiscono il corretto allineamento della testa e dei supporti dei rulli.

• Chuck, il 3° mascella autocentrante.
  Il mandrino standard consente di attaccare rapidamente le estremità dei tubi entro il diametro di 100-500 mm. Montato tramite bulloni in T sul tavolo rotante.

• Sistema di controllo:
  Equipaggiato con VFD (Variable Frequency Drive) per la regolazione della velocità senza passaggio e una casella di controllo remoto cablato da 6 metri per il funzionamento a distanza di sicurezza.

Specifiche tecniche

Principali vantaggi

• rotazione ad alta coppia per tubi pesanti

• Sistema di supporto a rulli versatile per pezzi di lavorazione di dimensioni multiple

• Sottovoce autocentrante per installazione rapida dei tubi

• Controllo di rotazione completamente variabile

• Compatibile con i processi TIG/MIG/MAG

• Progettazione modulare e sostenibile
